LayoutInflater源码分析与应用

欢迎关注微信公众号：[FSA全栈行动 👋]

# 一、简述

LayoutInflater直译为 布局填充器，它是用来创建布局视图的，常用inflate()将一个xml布局文件转换成一个View，下面先介绍下获取LayoutInflater的三种方式 和 创建View的两种方式。

# 1、获取LayoutInflater的三种方式

  1. LayoutInflater inflater = getLayoutInflater(); //调用Activity的getLayoutInflater()
  2. LayoutInflater inflater =(LayoutInflater)context.getSystemService(Context.LAYOUT_INFLATER_SERVICE);
  3. LayoutInflater inflater = LayoutInflater.from(context);

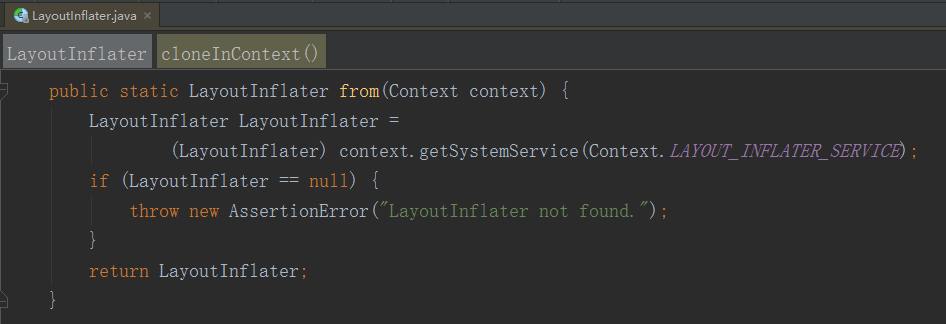

其实不管是哪种方式，最后都是通过方式2获取到LayoutInflater的，如：

# 2、创建View的两种方式

  1. View.inflate();
  2. LayoutInflater.from(context).inflate();

# 二、源码分析

上面两种创建View的方式都是开发中常用的，那两者有什么关系吗？下面对View.inflate()进行方法调用分析：

# 1、View.inflate()最终调用方法探究

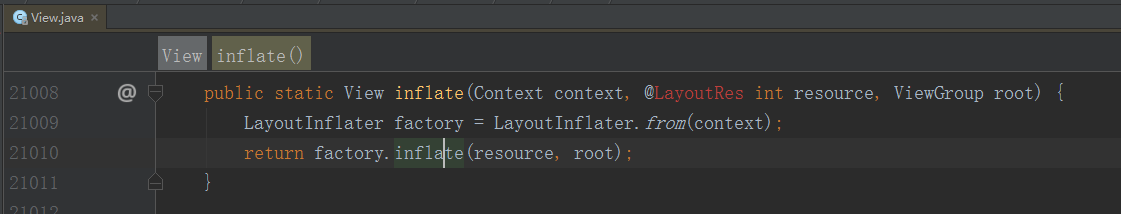

# 1）按住Ctrl+鼠标左键查看View.inflate()方法

可以看到View.inflate()就是调用了LayoutInflater.from(context).inflate()。

好，到这一步要明确，不管我们研究哪种方式，实际上都研究方式2，即LayoutInflater.from(context).inflate()。

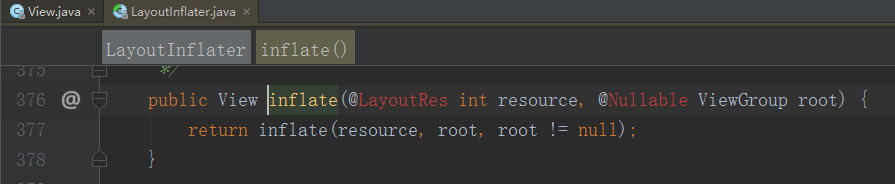

# 2）按住Ctrl+鼠标左键查看LayoutInflater.from(context).inflate(resource, root)方法。

嗯？LayoutInflater.from(context).inflate(resource, root)再调用了自己的重载inflate(resource, root, root != null)。

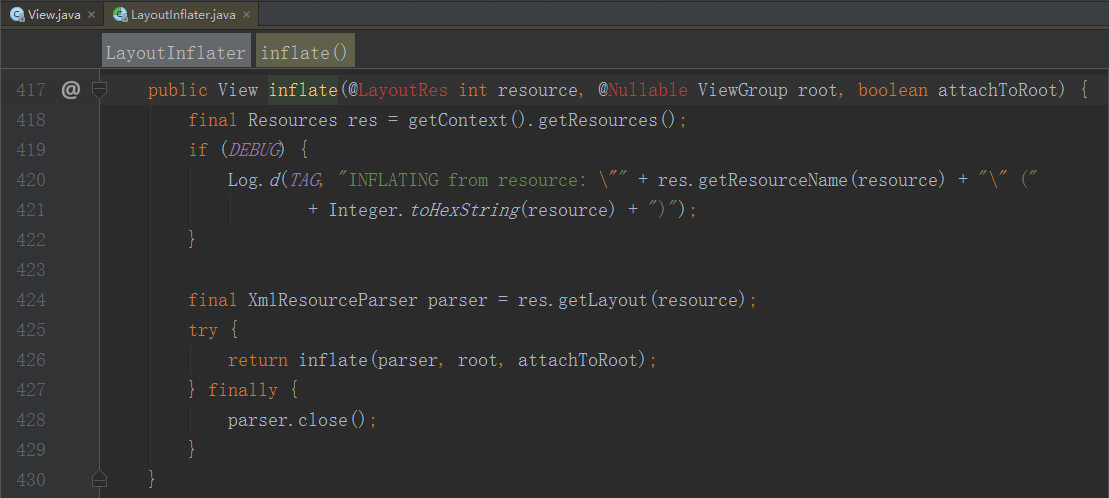

# 3）按住Ctrl+鼠标左键查看LayoutInflater.from(context).inflate(resource, root).inflate(resource, root, root != null)方法。

嗯？？LayoutInflater.from(context).inflate(resource, root).inflate(resource, root, root != null)再再调用了自己的重载inflate(parser, root, attachToRoot)。

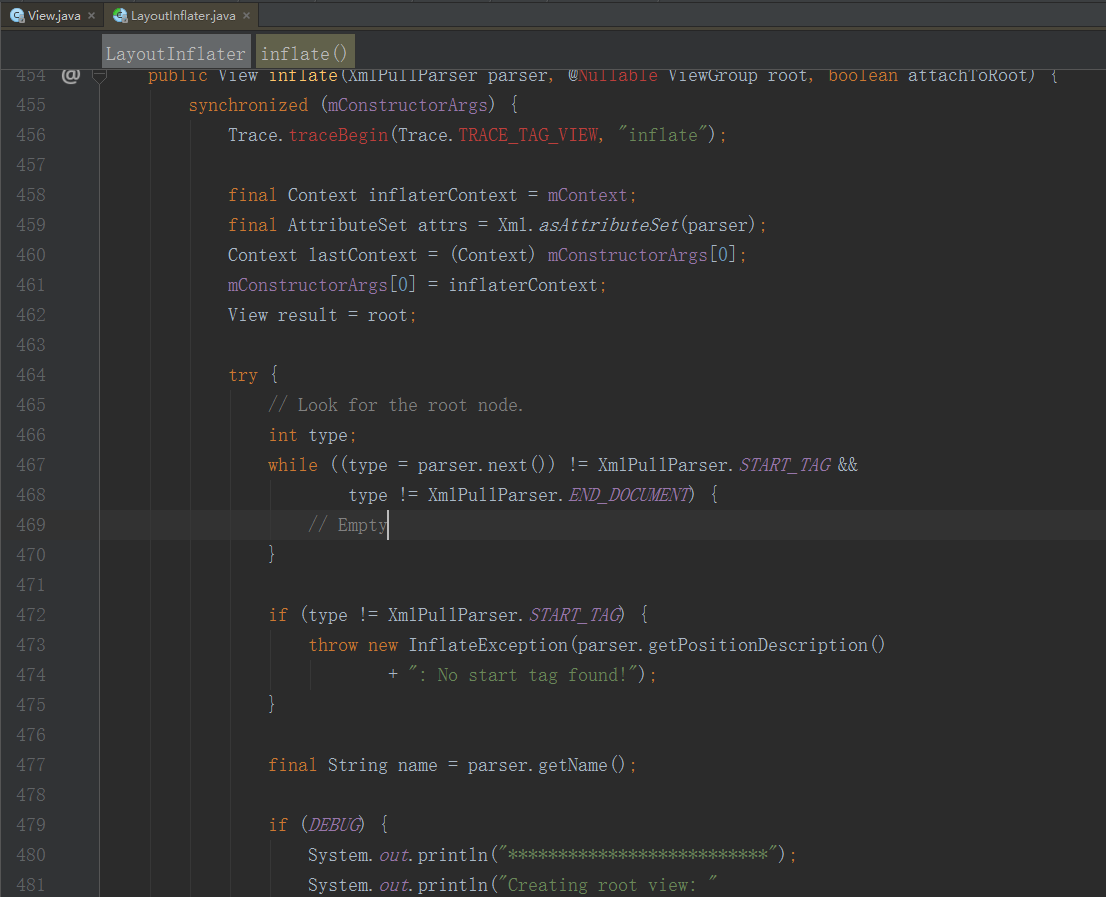

# 4）按住Ctrl+鼠标左键查看LayoutInflater.from(context).inflate(resource, root).inflate(resource, root, root != null).inflate(parser, root, attachToRoot)方法。

这下总算是到头了，不过代码太长，这里就截了一半的图（这不是重点）。

好，重点来了，到这步我们可以明白一点，View.inflate()整个方法调用链如下：

View.inflate() =
	LayoutInflater.from(context)
		.inflate(resource, root)
		.inflate(resource, root, root != null)
		.inflate(parser, root, attachToRoot)

# 2、LayoutInflater的inflate(parser, root, attachToRoot)做了什么？

由于代码太长，不方便截图，下面贴出代码中的重点代码：

public View inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) {
    synchronized (mConstructorArgs) {

				...
				省略代码~
				...

                final View temp = createViewFromTag(root, name, inflaterContext, attrs);

                ViewGroup.LayoutParams params = null;

                if (root != null) {
                    if (DEBUG) {
                        System.out.println("Creating params from root: " +
                                root);
                    }
                    // Create layout params that match root, if supplied
                    params = root.generateLayoutParams(attrs);
                    if (!attachToRoot) {
                        // Set the layout params for temp if we are not
                        // attaching. (If we are, we use addView, below)
                        temp.setLayoutParams(params);
                    }
                }

				...
				省略代码~
				...

                // We are supposed to attach all the views we found (int temp)
                // to root. Do that now.
                if (root != null && attachToRoot) {
                    root.addView(temp, params);
                }

                // Decide whether to return the root that was passed in or the
                // top view found in xml.
                if (root == null || !attachToRoot) {
                    result = temp;
                }

				...
				省略代码~
				...

        return result;
    }
}

该inflate方法中有以下四步操作：

  1. 通过使用XmlPullParser parser将xml布局文件转换成视图temp。
  2. 判断ViewGroup root对象是否为null，来决定要不要给temp设置LayoutParams。
  3. 判断boolean attachToRoot是否为true，来决定是否要把temp顺便加到ViewGroup root中。
  4. 最后返回视图temp。

到这里就把创建视图的流程分析完了，接下来是比较 View.inflate()和 LayoutInflater.from(context).inflate()的区别。

# 3、View.inflate()和 LayoutInflater.from(context).inflate()的区别

# 1）View.inflate()第三个参数的解析：

开发中常常会对第三个参数（ViewGroup root）传入null吧，通过上面对最终inflate方法的分析，可以知道，如果ViewGroup root取值为null，则得到的视图temp不会被设置LayoutParams。下面做个试验：

View itemView = View.inflate(parent.getContext(), android.R.layout.simple_list_item_1, null);
ViewGroup.LayoutParams params = itemView.getLayoutParams();
Log.e("CSDN_LQR", "params == null : " + (params == null));

打印结果如下：

同理，将第三个参数传入一个确实存在的ViewGroup时，结果就是视图temp能获取到LayoutParams，有兴趣的可以自己试试。

# 2）LayoutInflater.from(context).inflate()的优势：

*下面的场景分析将体现出LayoutInflater.from(context).inflate()的灵活性。

如果是在RecyclerView或ListView中使用View.inflate()创建布局视图，又想对创建出来的布局视图进行高度等参数设置时，会有什么瓶颈呢？

下面贴出我之前写过的一段用于瀑布流适配器的代码：

public class MyStaggeredAdapter extends RecyclerView.Adapter<MyStaggeredAdapter.MyViewHolder> {

    private List<String> mData;
    private Random mRandom = new Random();

    public MyStaggeredAdapter(List<String> data) {
        mData = data;
    }

    @Override
    public MyViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
		//这里使用的是安卓自带的文本控件布局
        View itemView = View.inflate(parent.getContext(), android.R.layout.simple_list_item_1, null);
        return new MyViewHolder(itemView);
    }

    @Override
    public void onBindViewHolder(MyViewHolder holder, int position) {
		//为实现瀑布流效果，需要对条目高度进行设置（让各个条目的高度不同）
        ViewGroup.LayoutParams params = holder.mTv.getLayoutParams();
    	params.height = mRandom.nextInt(200) + 200;
        holder.mTv.setLayoutParams(params);
        holder.mTv.setBackgroundColor(Color.argb(255, 180 + mRandom.nextInt(60) + 30, 180 + mRandom.nextInt(60) + 30, 180 + mRandom.nextInt(60) + 30));
        holder.mTv.setText(mData.get(position));
    }

    @Override
    public int getItemCount() {
        return mData.size();
    }

    class MyViewHolder extends RecyclerView.ViewHolder {

        TextView mTv;

        public MyViewHolder(View itemView) {
            super(itemView);
            mTv = (TextView) itemView.findViewById(android.R.id.text1);
        }
    }

}

经过上面对View.inflate()的第三个参数解析之后，这代码的问题一眼就能看出来了吧，没错，就是ViewGroup.LayoutParams params = holder.mTv.getLayoutParams();这行代码获取到的LayoutParams为空，不信？走一个。

接下来理所当然的要让得到的LayoutParams不为空啦，所以将onCreateViewHolder()的代码修改如下：

@Override
public MyViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
	//这里使用的是安卓自带的文本控件布局
    View itemView = View.inflate(parent.getContext(), android.R.layout.simple_list_item_1, parent);
    return new MyViewHolder(itemView);
}

传入的ViewGroup parent不为null，所以肯定获取的LayoutParams不为空，但是又有一个问题，看报错。

为什么会报这样的错呢？回看最终inflate()的四个步骤：

  1. 通过使用XmlPullParser parser将xml布局文件转换成视图temp。
  2. 判断ViewGroup root对象是否为null，来决定要不要给temp设置LayoutParams。
  3. 判断boolean attachToRoot是否为true，来决定是否要把temp顺便加到ViewGroup root中。
  4. 最后返回视图temp。

步骤2让条目获取的LayoutParams不为空没错，但是步骤3出问题了，当使用View.inflate(parent.getContext(), android.R.layout.simple_list_item_1, parent)传入parent后，boolean attachToRoot的取值就是为true，所以创建出来的条目会顺便添加到ViewGroup中（这里的ViewGroup就是RecyclerView），而RecyclerView本身就会自动将条目添加到自身，这样就添加了两次，故报错。那为什么attachToRoot的取值是true呢？再看View.inflate()的整个方法调用链：

View.inflate() =
	LayoutInflater.from(context)
		.inflate(resource, root)
		.inflate(resource, root, root != null)
		.inflate(parser, root, attachToRoot)

boolean attachToRoot的取值取决于root（也就是parent）是否为空，这就是View.inflate()的瓶颈，它没法灵活的指定boolean attachToRoot的取值。这里我就是只是想让创建出来的视图能得到LayoutParams，但不添加到ViewGroup中，这样的要求可以通过LayoutInflater.from(context).inflate()来实现。所以下面将onCreateViewHolder()的代码修改如下：

@Override
public MyViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
    View itemView = LayoutInflater.from(parent.getContext()).inflate(android.R.layout.simple_list_item_1,parent,false);
    ViewGroup.LayoutParams params = itemView.getLayoutParams();
    Log.e("CSDN_LQR", "params == null : " + (params == null));
    return new MyViewHolder(itemView);
}

代码中LayoutInflater.from(parent.getContext()).inflate(android.R.layout.simple_list_item_1,parent,false)传入了parent（即ViewGroup不为null），所以创建出来的视图可以得到LayoutParams，同时又指定attachToRoot的取值为false，即不添加到ViewGroup中。到这里，上面重覆添加子控件的问题就解决了，总结一下吧：

  • View.inflate()第三个参数若不为null，则创建出来的视图一定能获得LayoutParams，反之，不一定。（下面会解释）
  • LayoutInflater.from(context).inflate()可以灵活的指定传入的ViewGroup是否为空来决定创建出来的视图能否获得LayoutParams，同时又可以指定attachToRoot的取值来决定创建出来的视图是否要添加到ViewGroup中。

# 三、小细节

*上面已经将LayoutInflater的源码分析完毕，现在还有一个小问题，其实跟本文主题没多大关系，当作拓展来看吧。

前面说到，View.inflate()第三个参数若不为null，则创建出来的视图一定能获得LayoutParams，反之，不一定。这话怎么理解？

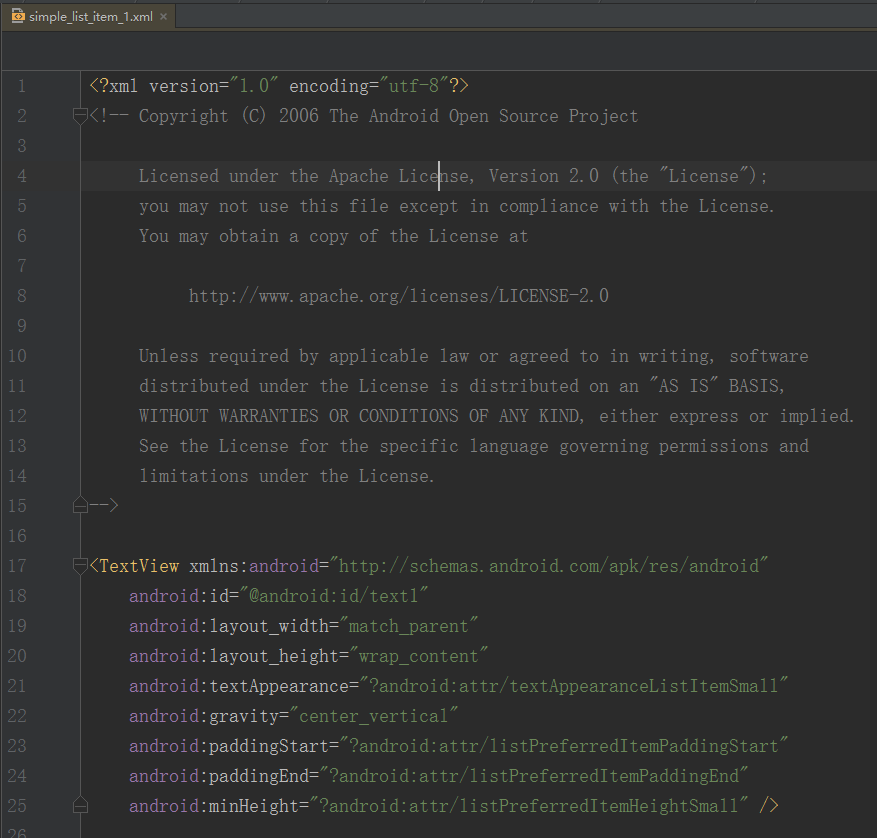

也就是说，即使View.inflate()第三个参数为null，创建出来的视图也有可能获得LayoutParams咯？是的，说到底，这个LayoutParams的有无，实际取决于条目本身是否有父控件，且看上面用到的simple_list_item_1布局：

发现了吧，就一个TextView，没有父控件，那如果我给它加个父控件，同时使用最开始的方式也能顺利得到LayoutParams呢？代码如下：

@Override
public MyViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
	View itemView = View.inflate(parent.getContext(), R.layout.item_layout, null);
    return new MyViewHolder(itemView);
}

@Override
public void onBindViewHolder(MyViewHolder holder, int position) {
    ViewGroup.LayoutParams params = holder.mTv.getLayoutParams();
    Log.e("CSDN_LQR", "params == null : " + (params == null));
    ...
	控件设置
	...
}

item_layout的布局代码如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
              android:layout_width="match_parent"
              android:layout_height="match_parent"
              android:orientation="vertical">

    <TextView
        android:id="@android:id/text1"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:gravity="center_vertical"
        android:minHeight="?android:attr/listPreferredItemHeightSmall"
        android:textAppearance="?android:attr/textAppearanceListItemSmall"/>
</LinearLayout>

运行，果然可以获得LayoutParams，打印结果如下：

# 四、最后

本人也是头次写类分析型的文章，如描述有误，请不吝赐教，同时还请各位看客多担待，指出后本人会尽快修改，谢谢。
