RecyclerView之使用ItemTouchHelper实现交互动画

欢迎关注微信公众号：[FSA全栈行动 👋]

# 一、简述

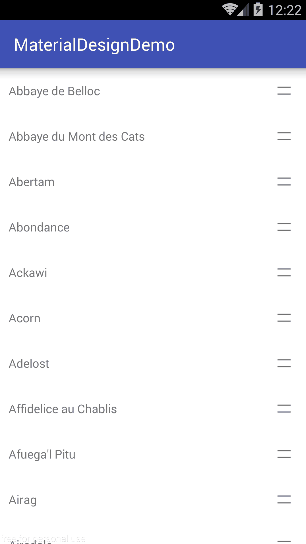

RecyclerView默认就有item动画，例如在增加或删除item时，都会有一个条目间位移的动画，但本文要说的不是这个！！！本文的主角是v7包中的ItemTouchHelper，它跟RecyclerView结合后将会带来神奇的交互效果。示例如下：

效果还是比较酷炫的吧，上图中有四步操作：

  1. 长按item后拖动，与其他item交换位置
  2. 按住item右面的图标后拖动，与其他item交换位置
  3. 左滑item变透明并缩小，超出屏幕后，其他item补上
  4. 右滑item变透明并缩小，超出屏幕后，其他item补上

下面将一一实现出这些效果

# 二、初识ItemTouchHelper

# 1、创建ItemTouchHelper

// 创建ItemTouchHelper，并跟RecyclerView绑定
mItemTouchHelper = new ItemTouchHelper(mCallback);
mItemTouchHelper.attachToRecyclerView(mRv);

上面就是ItemTouchHelper在本例中出场的三行代码中的两行代码，但这并不能完成上面的效果，ItemTouchHelper只是一个中间人，它将ItemTouchHelper.Callback和RecyclerView连接起来，具体效果还需要由Callback实现。

# 2、自定义ItemTouchHelper.Callback

# 1）创建一个自己的Callback

继承ItemTouchHelper.Callback后必须实现如下三个方法。

public class MyItemTouchHelperCallback extends ItemTouchHelper.Callback {

    @Override
    public int getMovementFlags(RecyclerView recyclerView, RecyclerView.ViewHolder viewHolder) {
        return 0;
    }

    @Override
    public boolean onMove(RecyclerView recyclerView, RecyclerView.ViewHolder viewHolder, RecyclerView.ViewHolder targetViewHolder) {
        return false;
    }

    @Override
    public void onSwiped(RecyclerView.ViewHolder viewHolder, int direction) {

    }
}

# 2）重写getMovementFlags()

getMovementFlags()是用来判断RecyclerView上的哪些方向操作交由ItemTouchHelper.Callback控制，详细介绍如下：

/**
 * 获取动作标识
 * 动作标识分：dragFlags和swipeFlags
 * dragFlags：列表滚动方向的动作标识（如竖直列表就是上和下，水平列表就是左和右）
 * wipeFlags：与列表滚动方向垂直的动作标识（如竖直列表就是左和右，水平列表就是上和下）
 */
@Override
public int getMovementFlags(RecyclerView recyclerView, RecyclerView.ViewHolder viewHolder) {
	// 如果你不想上下拖动，可以将 dragFlags = 0
    int dragFlags = ItemTouchHelper.UP | ItemTouchHelper.DOWN;

	// 如果你不想左右滑动，可以将 swipeFlags = 0
    int swipeFlags = ItemTouchHelper.LEFT | ItemTouchHelper.RIGHT;

	//最终的动作标识（flags）必须要用makeMovementFlags()方法生成
    int flags = makeMovementFlags(dragFlags, swipeFlags);
    return flags;
}

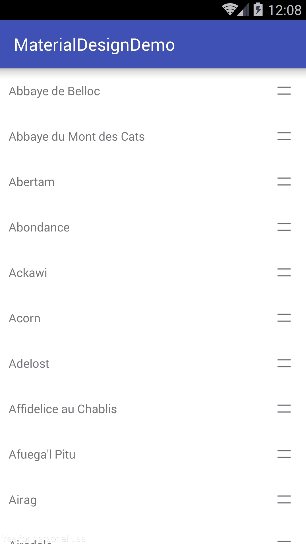

上面我让item的上下左右都交由ItemTouchHelper.Callback控制，看下效果：

可以看到左右有效，但上下无效。仔细想想也是，本来就是竖直滚动列表，如果上下都直接交给ItemTouchHelper.Callback控制了，那RecyclerView的列表滚动功能该怎么办？所以，要触发上下拖动的交互效果，肯定有其他开启的方式。

# 3）开启长按item拖动效果

直接重写ItemTouchHelper.Callback的isLongPressDragEnabled()。

/**
 * 是否开启item长按拖拽功能
 */
@Override
public boolean isLongPressDragEnabled() {
    return true;
}

默认返回是false，重写返回true。现在看下效果如何：

长按后可以拖动了，但是这样不太方便，接下来实现按住item右图标进行拖动的效果。

# 4）开启按住图标拖动效果

ItemTouchHelper的startDrag(viewHolder)方法可以手动开启拖动效果，上面的ItemTouchHelper实例创建在Activity中，而图标实例在Adapter中，为了降低耦合，这里先写一个接口：

public interface ItemDragListener {
    void onStartDrags(RecyclerView.ViewHolder viewHolder);
}

接口由Activity实现，在Adapter创建时传入

public class ItemTouchHelperActivity extends AppCompatActivity implements ItemDragListener {

	private ItemTouchHelper mItemTouchHelper;
	...

	private void setRecyclerView() {
        mAdapter = new ItemTouchHelperAdapter(mData, this);
		...
    }

    @Override
    public void onStartDrags(RecyclerView.ViewHolder viewHolder) {
        mItemTouchHelper.startDrag(viewHolder);
    }
}

接口由Adapter的图标触摸时调用

public class ItemTouchHelperAdapter extends RecyclerView.Adapter<ItemTouchHelperAdapter.ItemTouchHelperViewHolder>  {

    private List<String> mData;
    private ItemDragListener mItemDragListener;

    public ItemTouchHelperAdapter(List<String> data, ItemDragListener itemDragListener) {
        mData = data;
        mItemDragListener = itemDragListener;
    }

    ...

    @Override
    public void onBindViewHolder(final ItemTouchHelperViewHolder viewHolder, int position) {
        ...
        viewHolder.mIvDrag.setOnTouchListener(new View.OnTouchListener() {
            @Override
            public boolean onTouch(View v, MotionEvent event) {
                mItemDragListener.onStartDrags(viewHolder);
                return false;
            }
        });
    }
｝

这样在让图标在触摸时，间接的调用了mItemTouchHelper.startDrag(viewHolder)，看下效果：

# 三、深入ItemTouchHelper

上面做到了item的上下拖动和左右滑动效果，但只是当前item的动画效果罢了，下面继续完成与其他item互动的效果吧。

# 1、上下拖动时与其他item进行位置交换

# 1）原理

其实ItemTouchHelper.Callback本身不具备将两个item互换位置的功能，但RecyclerView可以，我们可以在item拖动的时候把当前item与另一个item的数据位置交换，再调用RecyclerView的notifyItemMoved()方法刷新布局，同时，因为RecyclerView自带item动画，就可以完成上面的交互效果了。

# 2）实现

item拖动要在ItemTouchHelper.Callback中监听，而数据交换处理要在Adapter中进行，为了降低耦合，这里先写一个接口：

public interface ItemMoveListener {
    boolean onItemMove(int fromPosition, int toPosition);
}

接口由Adapter实现

public class ItemTouchHelperAdapter extends RecyclerView.Adapter<ItemTouchHelperAdapter.ItemTouchHelperViewHolder> implements ItemMoveListener{

    ...

	@Override
    public boolean onItemMove(int fromPosition, int toPosition) {
        //1、交换数据
        Collections.swap(mData, fromPosition, toPosition);
        //2、刷新
        notifyItemMoved(fromPosition, toPosition);
        return true;
    }
}

接口在创建ItemTouchHelper.Callback时传入，在onMove()中调用

public class MyItemTouchHelperCallback extends ItemTouchHelper.Callback {

    ItemMoveListener mItemMoveListener;

    public MyItemTouchHelperCallback(ItemMoveListener itemMoveListener) {
        mItemMoveListener = itemMoveListener;
    }

	...

    /**
     * 当item拖拽移动时触发
     *
     * @param recyclerView
     * @param viewHolder       当前被拖拽的item的viewHolder
     * @param targetViewHolder 当前被拖拽的item下方的另一个item的viewHolder
     * @return
     */
    @Override
    public boolean onMove(RecyclerView recyclerView, RecyclerView.ViewHolder viewHolder, RecyclerView.ViewHolder targetViewHolder) {
        return mItemMoveListener.onItemMove(viewHolder.getAdapterPosition(), targetViewHolder.getAdapterPosition());
    }
}

# 3）效果：

# 2、左右滑出屏幕时其他item补上

# 1）原理

相同的，只要在item滑出屏幕时，将对应的数据删掉，再调用RecyclerView的notifyItemRemoved()方法刷新布局即可。

# 2）实现

item滑动要在ItemTouchHelper.Callback中监听，而数据删除处理要在Adapter中进行，所以只需要加上面的接口中增加一个方法：

public interface ItemMoveListener {
    ...
    boolean onItemRemove(int position);
}

接口由Adapter实现

public class ItemTouchHelperAdapter extends RecyclerView.Adapter<ItemTouchHelperAdapter.ItemTouchHelperViewHolder> implements ItemMoveListener{

    ...

    @Override
    public boolean onItemRemove(int position) {
        //1、删除数据
        mData.remove(position);
        //2、刷新
        notifyItemRemoved(position);
        return true;
    }
}

接口在ItemTouchHelper.Callback在onSwiped()中调用

/**
 * 当item侧滑出去时触发（竖直列表是侧滑，水平列表是竖滑）
 *
 * @param viewHolder
 * @param direction  滑动的方向
 */
@Override
public void onSwiped(RecyclerView.ViewHolder viewHolder, int direction) {
    mItemMoveListener.onItemRemove(viewHolder.getAdapterPosition());
}

# 3）效果：

现在大部分效果已经实现，接下来是细节处理。

# 3、交互时背景变化

# 1）原理

在item被拖拽或侧滑时修改背景色，当动作结束后将背景色恢复回来，而ItemTouchHelper.Callback中正好有对应这两个状态的方法，分别是：onSelectedChanged()、clearView()。

# 2）实现

/**
 * 当item被拖拽或侧滑时触发
 *
 * @param viewHolder
 * @param actionState 当前item的状态
 */
@Override
public void onSelectedChanged(RecyclerView.ViewHolder viewHolder, int actionState) {
    super.onSelectedChanged(viewHolder, actionState);
    //不管是拖拽或是侧滑，背景色都要变化
    if (actionState != ItemTouchHelper.ACTION_STATE_IDLE)
        viewHolder.itemView.setBackgroundColor(viewHolder.itemView.getContext().getResources().getColor(android.R.color.darker_gray));
}

/**
 * 当item的交互动画结束时触发
 *
 * @param recyclerView
 * @param viewHolder
 */
@Override
public void clearView(RecyclerView recyclerView, RecyclerView.ViewHolder viewHolder) {
    super.clearView(recyclerView, viewHolder);
    viewHolder.itemView.setBackgroundColor(viewHolder.itemView.getContext().getResources().getColor(android.R.color.white));
}

# 3）效果

# 4、左右滑动时item渐变

# 1）分析及实现

在最开始的图中，当item被侧滑出去的过程中，可以看到item的透明度在渐渐变浅，高度在渐渐变小，其实就是让item执行了两种属性动画而已，在ItemTouchHelper.Callback中有一个方法可以拿到item被拖拽或滑动时的位移变化，那就是onChildDraw()方法，这样就很好办了，看如下代码实现：

@Override
public void onChildDraw(Canvas c, RecyclerView recyclerView, RecyclerView.ViewHolder viewHolder, float dX, float dY, int actionState, boolean isCurrentlyActive) {

	//这句代码就是item拖拽和滑动效果的实现，所以这句不能省略
    super.onChildDraw(c, recyclerView, viewHolder, dX, dY, actionState, isCurrentlyActive);

	//我们只需要在左右滑动时，将透明度和高度的值变小（1 --> 0）
    if (actionState == ItemTouchHelper.ACTION_STATE_SWIPE) {
        float value = 1 - Math.abs(dX) / viewHolder.itemView.getWidth();
        viewHolder.itemView.setAlpha(value);
        viewHolder.itemView.setScaleY(value);
    }
}

# 2）效果（有瑕疵）

可以看到，item在滑动过程中渐渐透明并高度缩小了，但是，我明明是删除了两条，怎么结果列表中多出来两条空白的数据！这又是为什么呢？

# 3）修复

其实上图中并不是多出了两条空白数据，它们是正常的数据，只是看不到了，这是因为RecyclerView条目（itemView）覆用导致的，前面在onChildDraw()方法中对itemView设置了透明和缩小，而一个列表中固定只有几个itemView而已，当那两个透明缩小的itemView被再次使用时，之前设置的透明度和高度比例已经是0，所以就出现了这种情况，解决方法也很简单，只要在item被移除后，将itemView的透明度和高度比例设置回来即可，代码如下：

/**
 * 当item的交互动画结束时触发
 *
 * @param recyclerView
 * @param viewHolder
 */
@Override
public void clearView(RecyclerView recyclerView, RecyclerView.ViewHolder viewHolder) {
    super.clearView(recyclerView, viewHolder);
    ...

    viewHolder.itemView.setAlpha(1);
    viewHolder.itemView.setScaleY(1);
}

# 4）效果（完美）

到这里，最开始的所有交互效果都已经实现了。

# 最后附上Demo链接

https://github.com/GitLqr/MaterialDesignDemo (opens new window)
