Mach-O文件结构分析
Mach-O 是 iOS/macOS 系统上应用程序的文件格式，了解 Mach-O 文件的格式，有利于我们后续对应用进行静态分析和动态调试。
# 分析 Mach-O 文件的工具
# otool
此为命令行的方式，具体参数可以使用 man 进行查看
man otool
...
-h Display the Mach header.
-l Display the load commands.
...
其中 -h 可查看 Header
otool -h Mach-O文件
-l 可查看 load commands，打印的内容太多就不展示了，有兴趣的可以自己打印看看
# MachOView

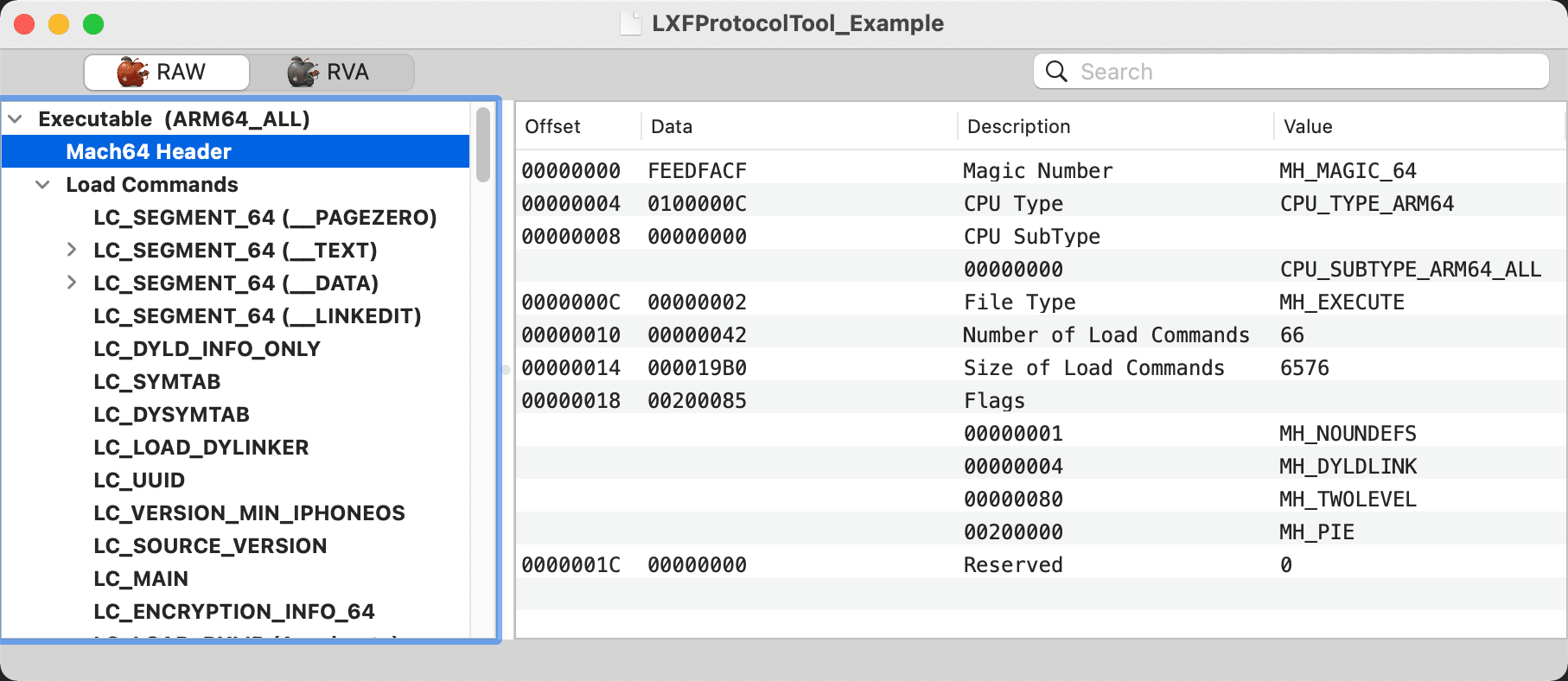

免费开源的 Mach-O 文件分析工具
# 010 Editor
010 Editor 的模板功能很强大，收费产品，不过要分析 ARM64 架构的 Mach-O 程序，需要借助第三方模板。

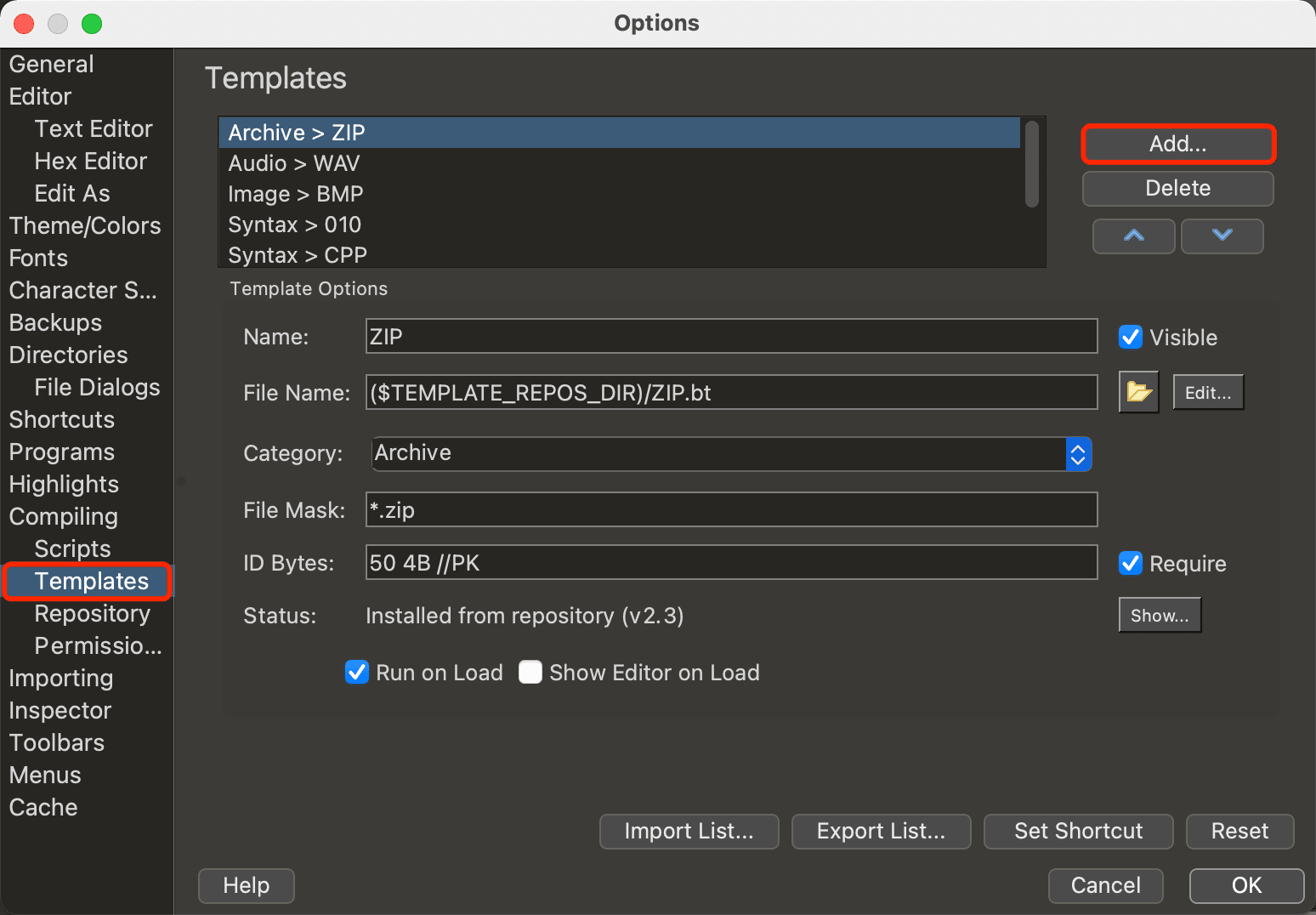

菜单依次选择：Templates -> View Installed Templates
点击 Add 按钮，选择下载好的 MachOTemplate.bt，可以配置 Name 和 Category 等，然后点击 OK
回到程序，将 Mach-O 插入到 010 Editor中，接着在 Templates 菜单中选择刚才点击的模板

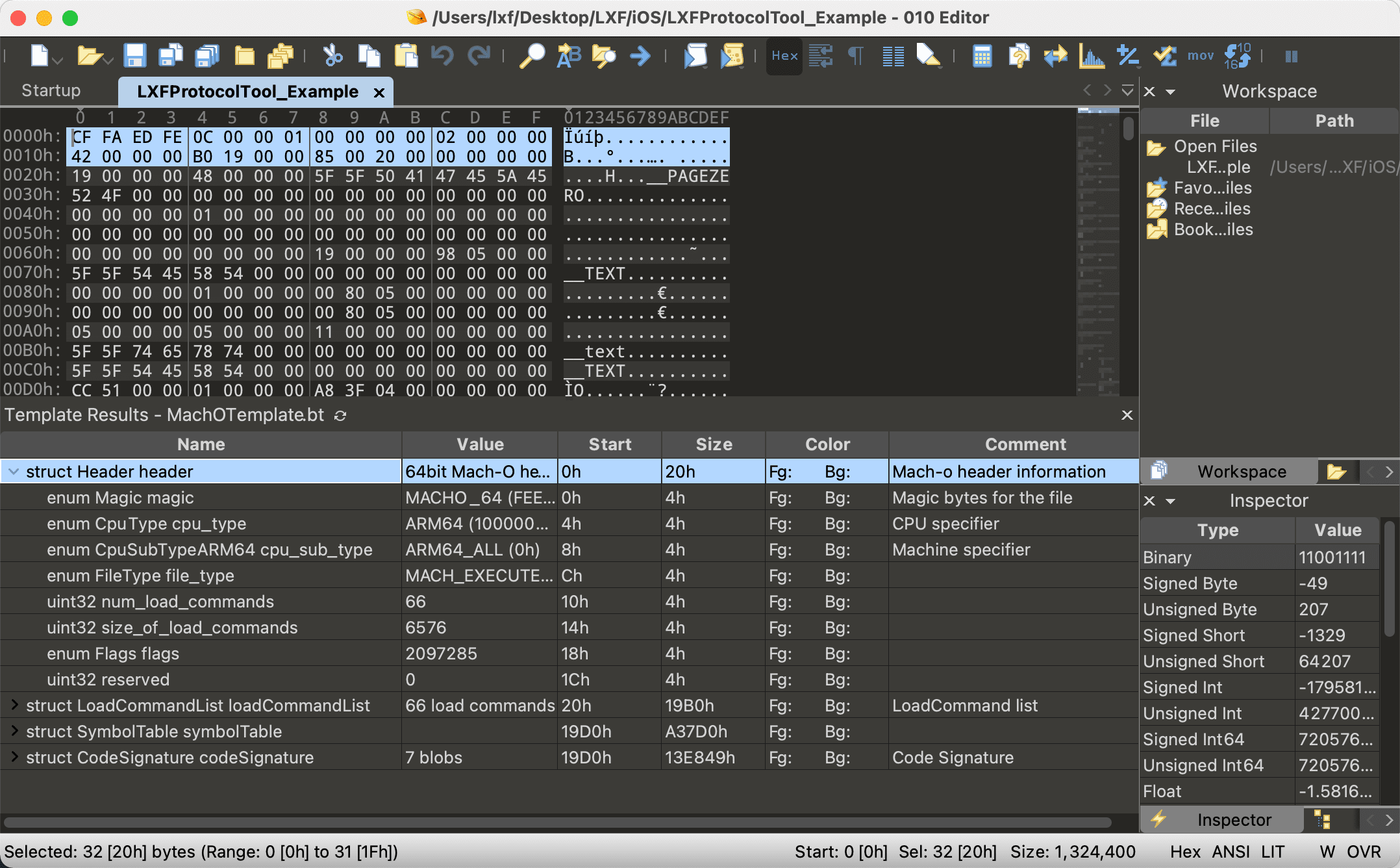

分析结果如图所示
# Mach-O 的结构

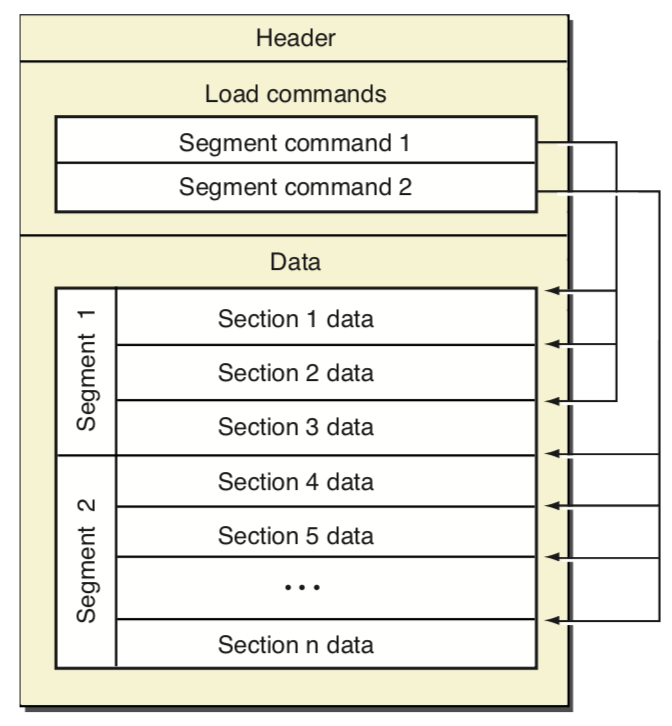

如上图所示，Mach-O 文件由三部分组成
| 部分 | 作用 |
|---|---|
Mach-O头部（Header） | 保存了 CPU 架构、大小端序、文件类型、加载命令数量等一些基本信息 |
加载命令（Load Commands） | 指定了文件的逻辑结构与文件在虚拟内存中的布局 |
数据块（Data） | Load Commands 中定义的 Segment 的原始数据 |
# Header
Mach-o头部（Header）保存了CPU架构、大小端序、文件类型、加载命令数量等一些基本信息，用于校验Mach-O文件的合法性和确定文件的运行环境。
在 Xcode 中按快捷键 ⌘ + Shift + o ，输入 mach-o/loader.h，即可找到头部的定义
32 位和 64 位架构的 CPU 分别使用 mach_header 与 mach_header_64 结构体来描述 Mach-O 头部，本文所述内容均以 64 位为主，定义如下：
/*
* The 64-bit mach header appears at the very beginning of object files for
* 64-bit architectures.
*/
struct mach_header_64 {
uint32_t magic; /* mach magic number identifier */
cpu_type_t cputype; /* cpu specifier */
cpu_subtype_t cpusubtype; /* machine specifier */
uint32_t filetype; /* type of file */
uint32_t ncmds; /* number of load commands */
uint32_t sizeofcmds; /* the size of all the load commands */
uint32_t flags; /* flags */
uint32_t reserved; /* reserved */
};
/* Constant for the magic field of the mach_header_64 (64-bit architectures) */
#define MH_MAGIC_64 0xfeedfacf /* the 64-bit mach magic number */
#define MH_CIGAM_64 0xcffaedfe /* NXSwapInt(MH_MAGIC_64) */
| 字段 | 作用 |
|---|---|
magic | 魔数（特征字段），用于标识当前设备是大端序还是小端序。 由于 iOS 是小端序，所以其被定义常量 MH_MAGIC_64，即固定取值为 0xfeedfacf |
cputype | 标识 CPU 架构，类型为 cpu_type_t，其定义于 mach/machine.h |
cpusubtype | 标具体的 CPU 架构，区分不同版本的处理器，类型为 cpusubtype，其定义于 mach/machine.h |
filetype | Mach-O 文件类型（如：可执行文件、库文件等），可在 mach-o/loader.h 中找到具体定义和取值。常见的有 MH_OBJECT（中间目标文件）、MH_EXECUTE（可执行文件）、MH_DYLIB（动态链接库）、MH_DYLINKER（动态链接器） |
ncmds | Load Commands 的数量 |
sizeofcmds | Load Commands 所占的总字节大小 |
flags | 一些标识信息，可在 mach-o/loader.h 中找到具体定义和取值。其中 #define MH_PIE 0x200000 值得注意，只会在文件类型为 MH_EXECUTE 时使用，表明开启 ASLR，用来增加程序安全性。 |
reserved | 系统保留字段 |
注： ASLR ，全称 Address Space Layout Randomization，地址空间布局随机化，顾名思义，每次启动程序，加载的地址都会随机变化，需要对代码地址进行计算修正才可正常访问。
# Load Commands
加载命令（
Load Commands）紧跟Header之后，指定了文件的逻辑结构与文件在虚拟内存中的布局，明确地告诉加载器如何处理二进制数据。有些命令由内核处理，有些由动态链接器(dyld)处理。
Load Commands 可以当作是多个 command 的集合，每一个 command 的类型 cmd 都是以 LC_ 为前缀的常量，如 LC_SEGMENT。
在头文件 mach-o/loader.h 中可以查看每个 command 的定义，每个 command 都拥有自己的独立结构，但是其结构的前两个字段固定为 cmd 和 cmdsize
struct load_command {
uint32_t cmd; /* type of load command */
uint32_t cmdsize; /* total size of command in bytes */
};
| 字段 | 作用 |
|---|---|
cmd | 当前 Load Commands 的类型，如 LC_SEGMENT |
cmdsize | 当前 Load Commands 的大小，保证其可被正确解析 |
根据不同的命令类型（cmd），内核会使用不同的函数进行解析。
下面对几个重要的命令类型进行详解。
# LC_SEGMENT
LC_SEGMENT 和 LC_SEGMENT_64 为段加载命令，每个段都定义了一个虚拟内存区域，动态链接器负责把这个区域映射到进程地址空间。其结构定义如下所示：
struct segment_command_64 { /* for 64-bit architectures */
uint32_t cmd; /* LC_SEGMENT_64 */
uint32_t cmdsize; /* includes sizeof section_64 structs */
char segname[16]; /* segment name */
uint64_t vmaddr; /* memory address of this segment */
uint64_t vmsize; /* memory size of this segment */
uint64_t fileoff; /* file offset of this segment */
uint64_t filesize; /* amount to map from the file */
vm_prot_t maxprot; /* maximum VM protection */
vm_prot_t initprot; /* initial VM protection */
uint32_t nsects; /* number of sections in segment */
uint32_t flags; /* flags */
};
| 字段 | 描述 |
|---|---|
cmd | 当前 command 的类型 |
cmdsize | 当前 command 的大小 |
segname | 段名称，占16个字节 |
vmaddr | 段的虚拟内存地址 |
vmsize | 段的虚拟内存大小 |
fileoff | 段在文件中的偏移量 |
filesize | 段在文件中的大小 |
maxprot | 段页面的最高内存保护级别 |
initprot | 段页面的初始内存保护级别 |
nsects | 段中包含节的数量。一个段可以包含0个或多个节 |
flags | 段的标志信息（SG_HIGHVM、SG_FVMLIB等） |
系统从 fileoff 处加载大小为 filesize 的内容到虚拟内存 vmaddr 处，大小为 vmsize, 段页面的权限由 initprot 进行初始化，权限可被修改，但不可超过 maxprot 的值。

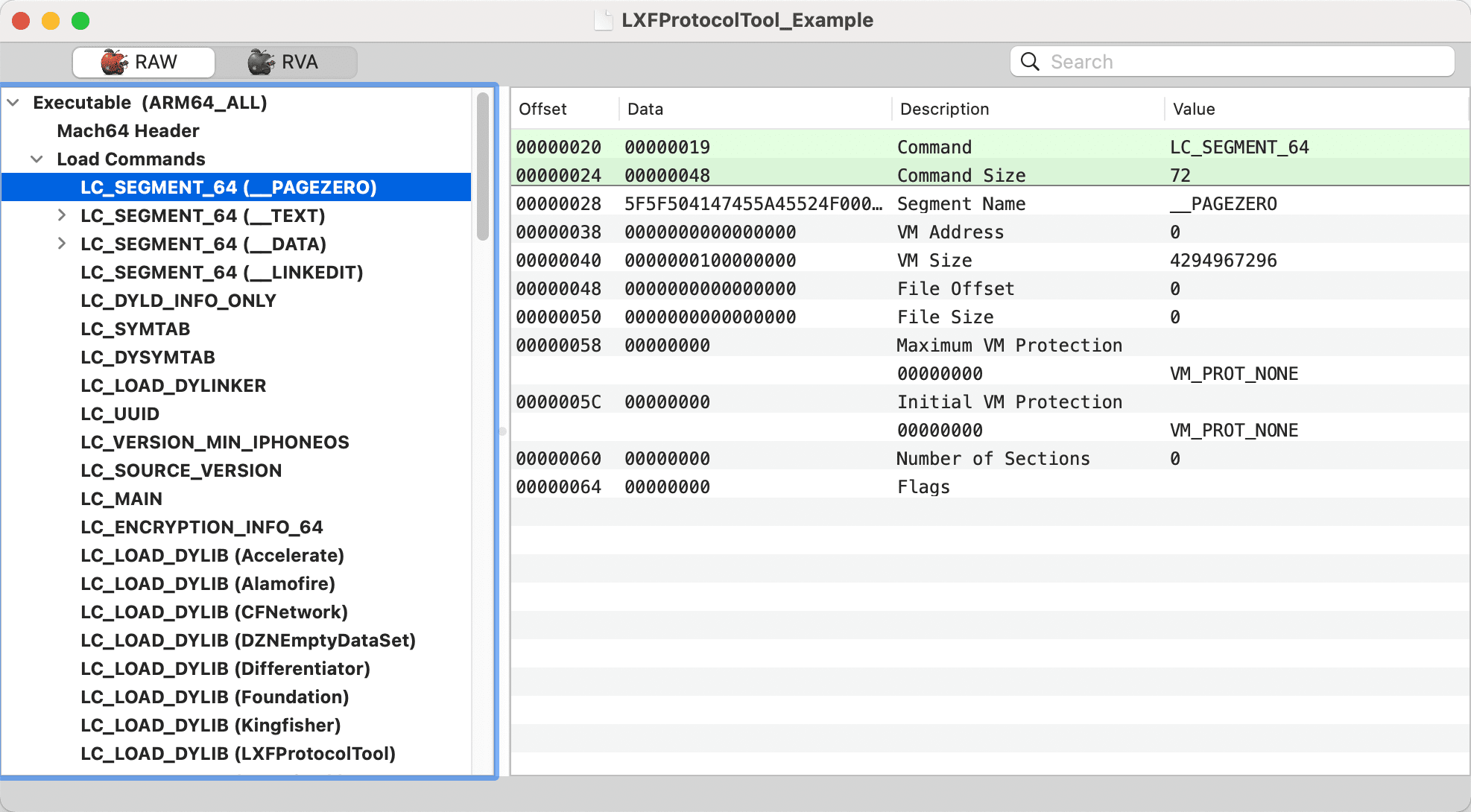

上图中的四个段作用如下：
| 段 | 描述 |
|---|---|
__PAGEZERO | 静态链接器创建了 __PAGEZERO 作为可执行文件的第一个段，该段在虚拟内存中的位置和大小皆为 0，不能读写、不能执行，用来处理空指针。 |
__TEXT | 包含了可执行的代码和其他一些只读数据。静态链接器设置该段的虚拟内存权限为可读、可执行，进程被允许执行这些代码，但不能修改。 |
__DATA | 包含了将会被更改的数据。静态链接器设置该段的虚拟内存权限为可读写。 |
__LINKEDIT | 包含了动态链接库的原始数据，如符号、字符串和重定位表条目等。 |
64 位的节(section)结构定义：
struct section_64 { /* for 64-bit architectures */
char sectname[16]; /* name of this section */
char segname[16]; /* segment this section goes in */
uint64_t addr; /* memory address of this section */
uint64_t size; /* size in bytes of this section */
uint32_t offset; /* file offset of this section */
uint32_t align; /* section alignment (power of 2) */
uint32_t reloff; /* file offset of relocation entries */
uint32_t nreloc; /* number of relocation entries */
uint32_t flags; /* flags (section type and attributes)*/
uint32_t reserved1; /* reserved (for offset or index) */
uint32_t reserved2; /* reserved (for count or sizeof) */
uint32_t reserved3; /* reserved */
};
| 段 | 描述 |
|---|---|
sectname | 节的名称，占 16 个字节 |
segname | 节指导的段名称，占 16 个字节 |
addr | 节在内存中的起始位置 |
size | 节占用的内存大小 |
offset | 节的文件偏移地址 |
align | 节的字节对齐大小 |
reloff | 重定位入口的文件偏移 |
nreloc | 需要重定位的入口数量 |
flags | 节的类型和属性 |
reserved1/2/3 | 系统保留字段 |
# LC_LOAD_DYLIB

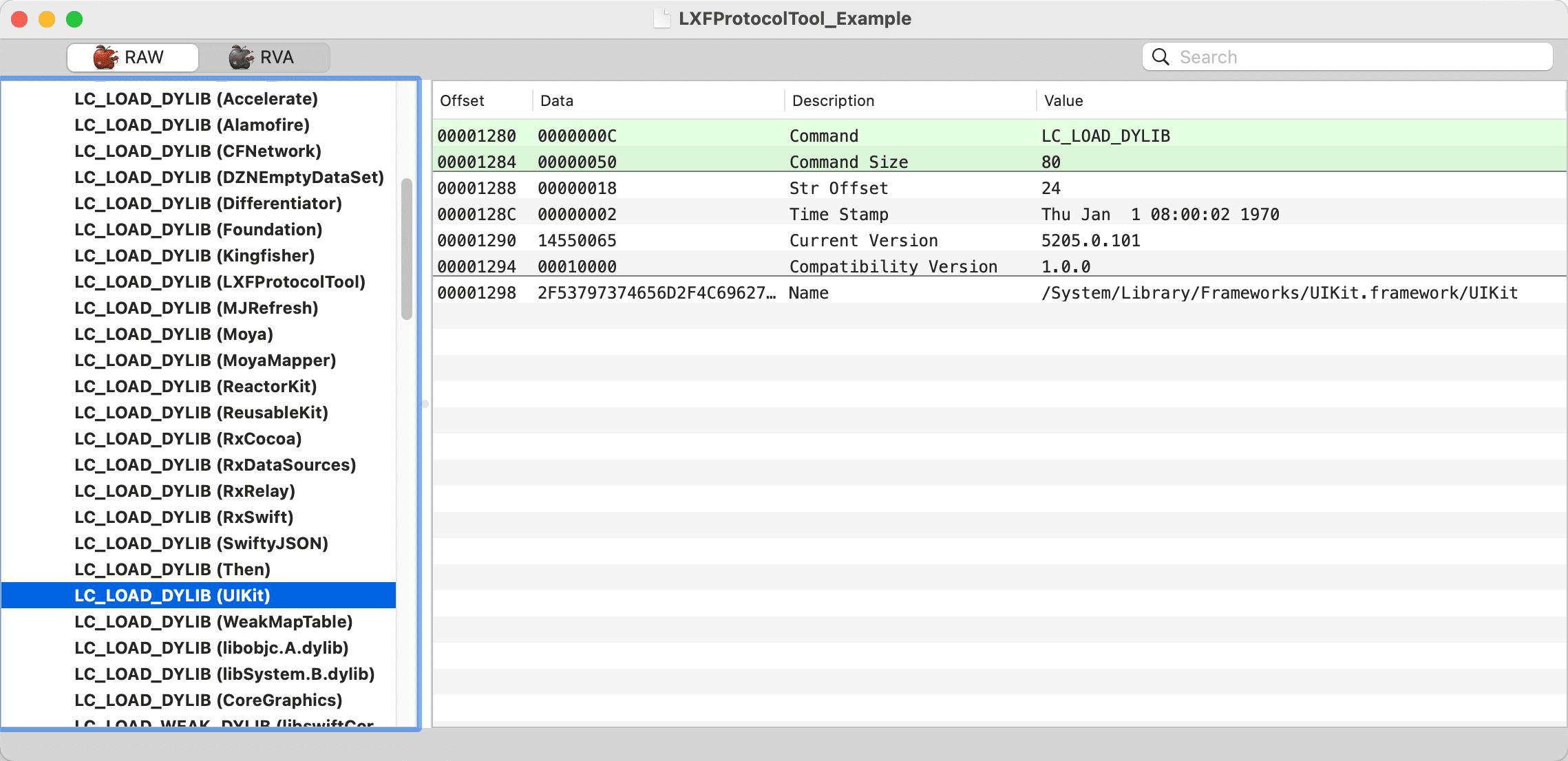

LC_LOAD_DYLIB 指向程序依赖库的加载信息，可以使用 MachOView 进行查看
LC_LOAD_DYLIB 的结构定义为 dylib_command
struct dylib {
union lc_str name; /* library's path name */
uint32_t timestamp; /* library's build time stamp */
uint32_t current_version; /* library's current version number */
uint32_t compatibility_version; /* library's compatibility vers number*/
};
struct dylib_command {
uint32_t cmd; /* LC_ID_DYLIB, LC_LOAD_{,WEAK_}DYLIB, LC_REEXPORT_DYLIB */
uint32_t cmdsize; /* includes pathname string */
struct dylib dylib; /* the library identification */
};
| 字段 | 描述 |
|---|---|
name | 依赖库的完整路径。动态链接器会使用此路径进行动态库加载 |
timestamp | 依赖库构建时的时间戳 |
current_version | 当前版本号 |
compatibility_version | 兼容版本号 |
LC_LOAD_WEAK_DYLIB 的结构也是 dylib_command，不同的是其声明的依赖库是可选的，即缺少声明的依赖库不会影响主程序的运行，而 LC_LOAD_DYLIB 声明的依赖库如果找不到，加载器会放弃并结束进程。
可以使用 otool 来查看有哪些依赖库
otool -arch arm64 -L LXFProtocolTool_Example
LXFProtocolTool_Example:
/System/Library/Frameworks/Accelerate.framework/Accelerate (compatibility version 1.0.0, current version 4.0.0)
@rpath/Alamofire.framework/Alamofire (compatibility version 1.0.0, current version 1.0.0)
/usr/lib/libobjc.A.dylib (compatibility version 1.0.0, current version 228.0.0)
/usr/lib/swift/libswiftCoreMIDI.dylib (compatibility version 1.0.0, current version 5.0.0, weak)
...
除了 /System/Library/ 和 /usr/lib 这些系统路径外，还可能会遇到 @rpath、@executable_path 之类的路径
| 路径 | 描述 |
|---|---|
@executable_path | 指可执行文件的目录 |
@rpath | 由 LC_RPATH 加载指定指定，iOS 上通常为应用自身 framework 文件，默认为：@executable_path/Framework |
这些路径可使用 MacOS 上提供的 install_name_tool 工具进行修改，注意：此操作对于未越狱平台注入动态库是必须掌握的！
# 修改依赖库路径
install_name_tool -change @rpath/Alamofire.framework/Alamofire @executable_path/Alamofire.framework/Alamofire LXFProtocolTool_Example
# 通用二进制

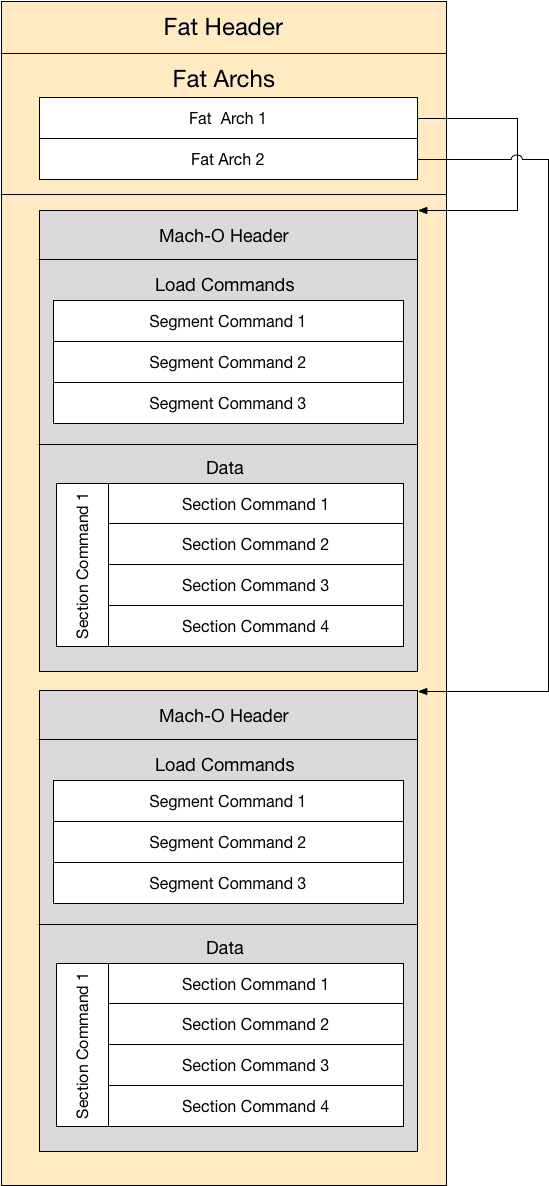

Universal Binary格式文件（通用二进制，也称胖二进制），实际上只是将不同架构的的 Mach-O 文件打包到一起，再在文件起始位置处加上 fat_header 结构来说明所支持的架构和偏移地址信息，其结构如下图所示：
头文件 mach-o/fat.h 中可查看通用二进制文件的定义：
#define FAT_MAGIC 0xcafebabe
#define FAT_CIGAM 0xbebafeca /* NXSwapLong(FAT_MAGIC) */
struct fat_header {
uint32_t magic; /* FAT_MAGIC or FAT_MAGIC_64 */
uint32_t nfat_arch; /* number of structs that follow */
};
| 字段 | 作用 |
|---|---|
magic | 魔数（特征字段），其被定义常量 FAT_MAGIC，即固定取值为 0xcafebabe |
nfat_arch | 标识 Mach-O 文件包含的架构个数 |
fat_header 后紧跟 fat_arch 结构，有多少架构就会有多少 fat_arch，用于描述对应的 Mach-O文件的具体信息
struct fat_arch {
cpu_type_t cputype; /* cpu specifier (int) */
cpu_subtype_t cpusubtype; /* machine specifier (int) */
uint32_t offset; /* file offset to this object file */
uint32_t size; /* size of this object file */
uint32_t align; /* alignment as a power of 2 */
};
| 字段 | 作用 |
|---|---|
offset | 指定对应架构相对于文件开头的偏移量 |
size | 指定对应架构数据的大小 |
align | 指定数据的内存对齐边界，取舍为 2 的 N 次方 |
cputype 和 cpusubtype 在前面已经提及过，这里就不赘述了
